簡要描述：ISW型臥式離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。
產品型號：ISW型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1359
詳細介紹
ISW型臥式管道離心泵產品概述
ISW型臥式離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

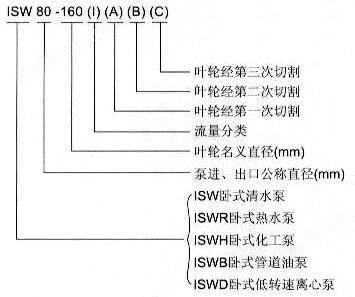

型號意義
例如：ISW100-160（I）AB
產品特點
1、運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
主要用途
1、供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
3、 ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
ISW型臥式管道離心泵使用條件：
1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

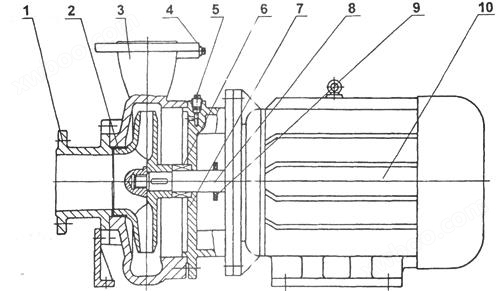

ISW型臥式管道離心泵結構圖
| 1 | 吸入室：采用優秀水力模型設計而成。 |
2 | 葉 輪：采用優秀水力模型設計而成，高效節能。 | |
3 | 泵 體：采用優秀水力模型設計而成。 | |
4 | 取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。 | |
5 | 放氣塞：確保泵的正常維護。 | |
6 | 機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。 | |
7 | 泵 蓋： | |
8 | 泵 軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。 | |
9 | 擋水圈：防止因密封漏水而使電機進水。 | |
10 | Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。 |
ISW型臥式管道離心泵性能參數
型號 | 口徑 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必需汽蝕余量 | |
mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | |
15-80 | 15 |
1.1 |
0.3 |
8.5 |
26 | 2800 | 0.18 | 2.3 |
20-110 | 20 |
1.8 |
0.5 |
16 |
25 | 2800 | 0.37 | 2.3 |
20-160 | 20 |
1.8 |
0.5 |
33 |
19 | 2900 | 0.75 | 2.3 |
25-110 | 25 |
2.8 |
0.78 |
16 |
34 | 2900 | 0.55 | 2.3 |
25-125 | 25 |
2.8 |
0.78 |
20.6 |
28 | 2900 | 0.75 | 2.3 |
25-125A | 25 |
2.5 |
0.69 |
17 | 35 | 2900 | 0.55 | 2.3 |
25-160 | 25 |
2.8 |
0.78 |
33 |
24 | 2900 | 1.5 | 2.3 |
25-160A | 25 |
2.6 |
0.12 |
29 | 31 | 2900 | 1.1 | 2.3 |
型號 | 口徑 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必需汽蝕余量 | |
mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | |
32-100(I) | 32 |
4.4 |
1.22 |
13.2 |
48 | 2900 | 0.75 | 2.0 |
32-125 | 32 |
3.5 |
0.97 |
22 |
40 | 2900 | 0.75 | 2.3 |
32-125A | 32 |
3.1 |
0.86 |
17.6 | 43 | 2900 | 0.55 | 2.3 |
32-160(I) | 32 |
4.4 |
1.22 |
33.2 |
34 | 2900 | 2.2 | 2.0 |
32-200(I) | 32 |
4.4 |
1.22 |
50.5 |
26 | 2900 | 4 | 2.0 |
32-200A | 32 |
2.8 |
0.78 |
44.6 |
34 | 2900 | 2.2 | 2.0 |
安裝示意圖

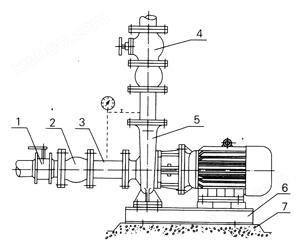

剛性安裝
| 1 | 進口球閥 |
2 | 撓性接頭 | |
3 | 直管 | |
4 | 出口閘閥 | |
5 | 泵 | |
6 | 底座 | |
7 | 水泥基座 |

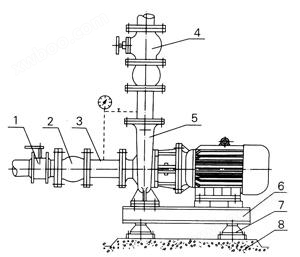

柔性安裝
| 1 | 進口球閥 |
2 | 撓性接頭 | |
3 | 直管 | |
4 | 出口閘閥 | |
5 | 泵 | |
6 | 底座 | |
7 | JGD型減振器 | |
8 | 水泥基座 |
1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
ISW型臥式管道離心泵起動與停車
（一）運行中的維護與保養
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值，不得超過電機額定電流。
3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
（二）機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵（電機）幾圈，以免突然起動造成密封環斷損壞。
4、密封泄漏允差3滴/分，否則應檢修。
故障原因及排除方法
故障現象 | 可能產生的原因 | 排除方法 |
1、水泵不出水 |
a、進出口閥門未打開，進出管路阻塞，葉輪流道阻塞。 |
a、檢查，去除阻塞物。 |
2、水泵流量不足 |
a、先按1。原因檢查。 |
a、先按1。排除。 |
3、功率過大 |
a、超過額定流量使用 |
a、調節流量關小閥門 |
4、雜音振動 |
a、管路支撐不穩。 |
a、穩固管路。 |
5、電機發熱 |
a、流量過大、超載運行。 |
a、關小出口閥。 |
6、水泵漏水 |
a、機械密封磨損。 |
a、更換。 |

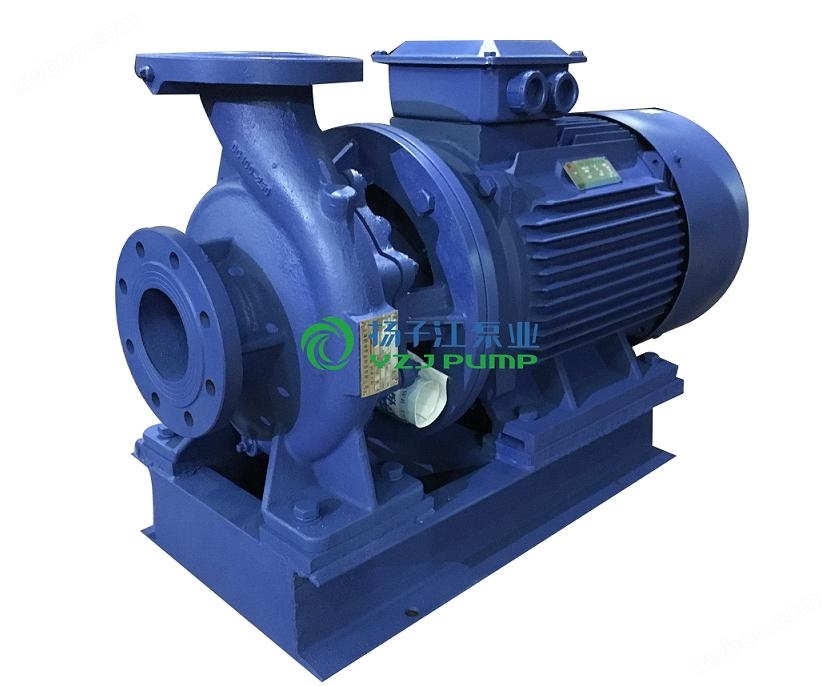

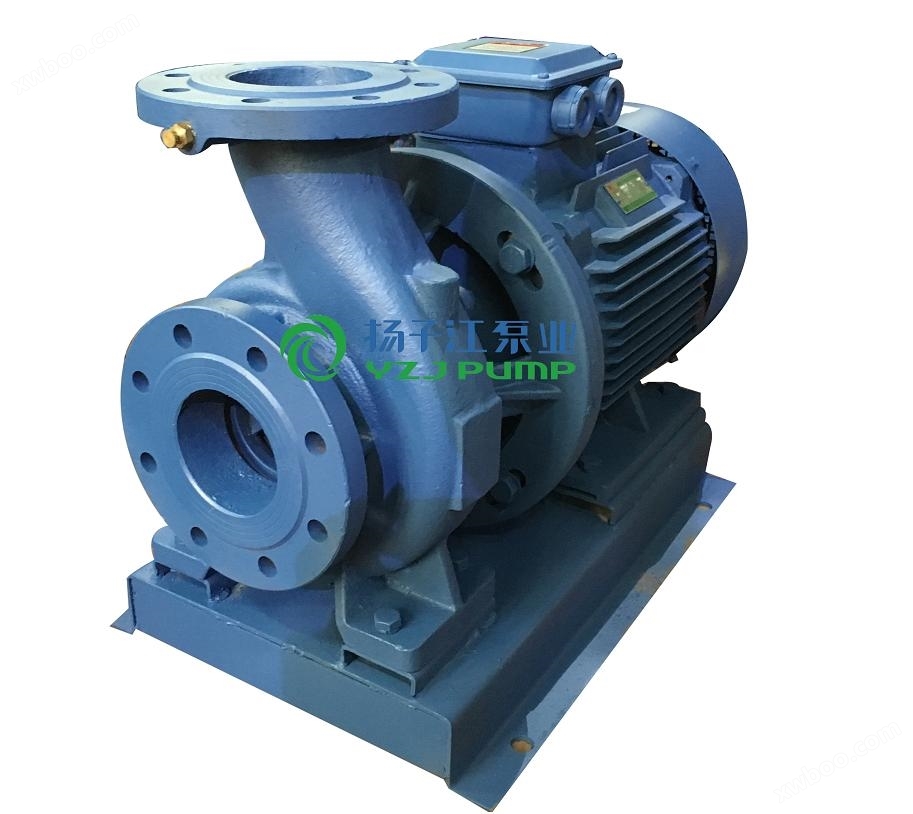

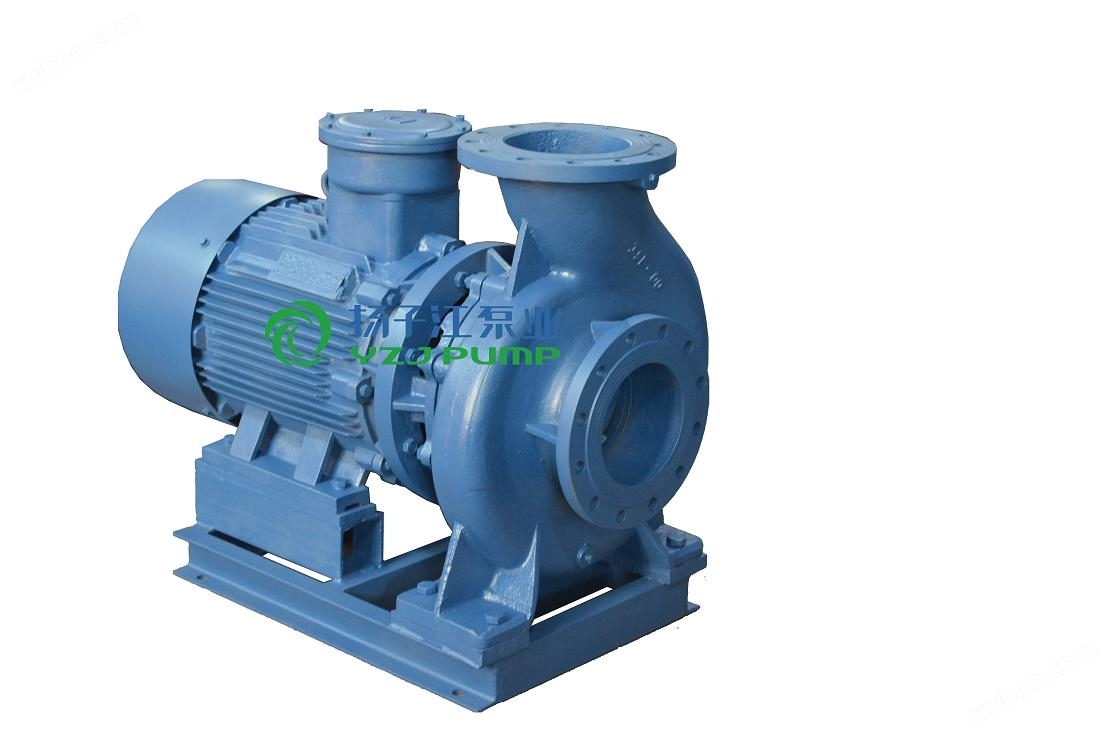

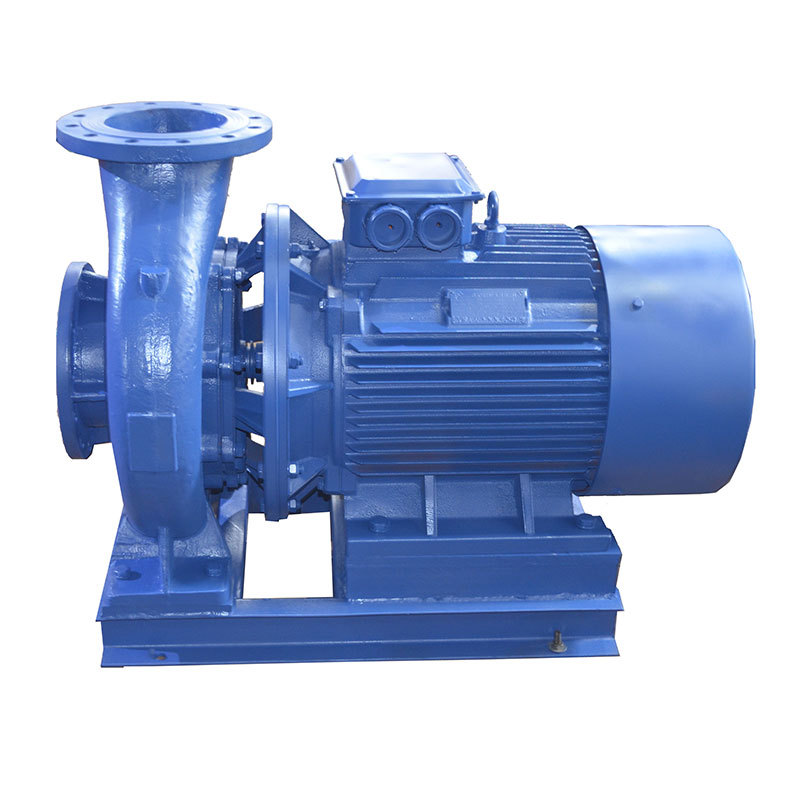

產品實拍圖
