簡要描述：WL型不銹鋼防爆直立式排污泵安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承 布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
產品型號：WL型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1363
詳細介紹
立式排污泵產品概述
WL型立式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6535-92《離心污水泵技術條件》標準。
產品解析
立式排污泵產品特點
1、安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承 布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
2、過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。
3、雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
立式排污泵工作條件
| 流量 | 2～1500 m3/h |
| 揚程范圍 | 3～45m |
| 額定轉速n | 970～2900r/min |
| 介質溫度 | －15℃～+60℃ |
| 介質密度 | ≤1.3×103kg/m3 |
| 介質PH值 | 5～9 |
| 系統高工作壓力 | ≤0.6Mpa |
立式排污泵結構圖
| 序號 | 部件名稱 | 序號 | 部件名稱 |
|
| 1 | 底座 | 5 | 電機 | |
| 2 | 泵體 | 6 | 主軸 | |
| 3 | 葉輪 | 7 | 機械密封 | |
| 4 | 油室 | 8 | 葉輪螺母 |

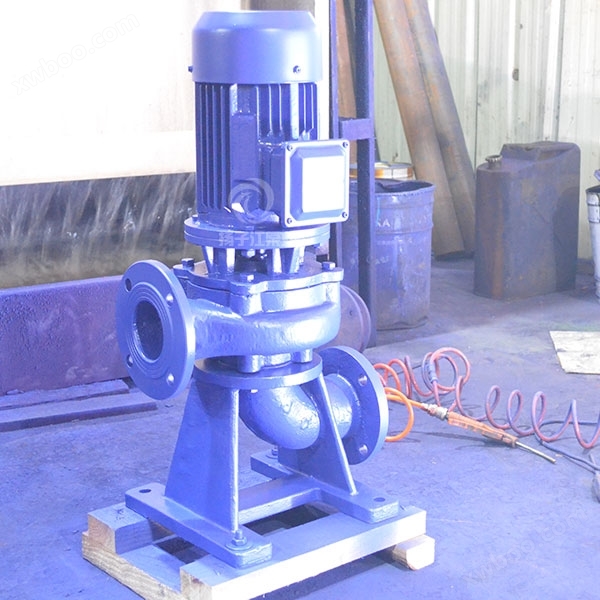

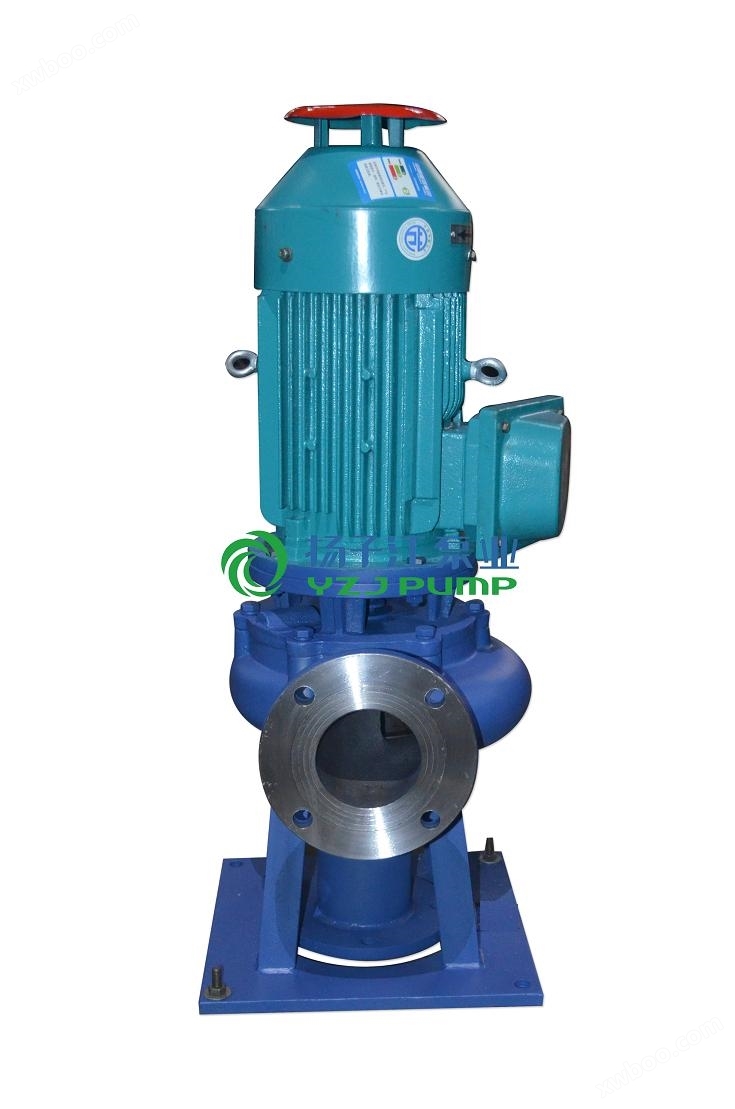

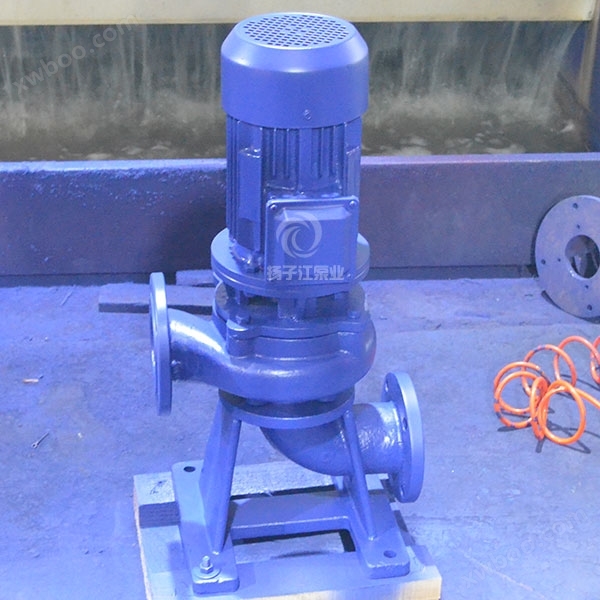

產品實拍圖
立式排污泵產品用途
立式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
性能參數表
直立式無堵塞排污泵型號 | 口徑 | 流量 | 揚程 | 轉速 | 電機功率 | 效率 | 自動耦合器 |
mm | m3/h | M | r/min | kw | % | ||
25-8-22-1.1 | 25 | 8 | 22 | 2900 | 1.1 | 45 | |
32-12-15-1.1 | 32 | 12 | 15 | 2900 | 1.1 |
|
|
40-15-15-1.5 | 40 | 15 | 15 | 2900 | 1.5 | 54 |
|
40-15-30-2.2 | 40 | 15 | 30 | 2900 | 2.2 | 54 |
|
50-20-7-0.75 | 50 | 20 | 7 | 2900 | 0.75 | 51 | GAK-50 |
50-10-10-0.75 | 50 | 10 | 10 | 2900 | 0.75 | 52 | GAK-50 |
50-20-15-1.5 | 50 | 20 | 15 | 290 | 1.5 | 53 | GAK-50 |
50-15-25-2.2 | 50 | 15 | 25 | 2900 | 2.2 | 54 | GAK-50 |
50-18-30-3 | 50 | 18 | 30 | 2900 | 3 | 55 | GAK-50 |
50-40-15-4 | 50 | 40 | 15 | 2900 | 4 | 55 | GAK-50 |
50-25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 55 | GAK-50 |
50-20-40-7.5 | 50 | 50 | 20 | 2900 | 7.5 | 58 | GAK-50 |
65-25-15-2.2 | 65 | 25 | 15 | 2900 | 2.2 | 50 | GAK-65 |
65-37-13-3 | 65 | 37 | 13 | 2900 | 3 | 57 | GAK-65 |
65-25-30-4 | 65 | 25 | 30 | 2900 | 4 | 61 | GAK-65 |
65-30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | GAK-65 |
65-35-50-11 | 65 | 35 | 50 | 2900 | 11 | 45 | GAK-65 |
65-35-60-15 | 65 | 35 | 60 | 2900 | 15 | 65 | GAK-65 |
80-60-13-5.5 | 80 | 60 | 13 | 2900 | 5.5 | 67 |
|
80-40-7-2.2 | 80 | 40 | 7 | 1450 | 2.2 | 59 | GAK-80 |
80-43-13-3 | 80 | 43 | 13 | 2900 | 3 | 70 |
|
80-40-15-4 | 80 | 40 | 15 | 2900 | 4 | 61 |
|
80-65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 63 | GAK-80 |
100-80-10-4 | 100 | 100 | 10 | 1450 | 4 | 65 | GAK-100 |
