當前位置：首頁 > 產品中心 > 離心泵系列 > IHF系列防爆氟塑料襯里離心泵
簡要描述：防爆氟塑料襯里離心泵是按國際標準設計并結合非金屬泵的加工工藝設計生產的，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃-200℃等優點。
產品型號：IHF系列廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1495
產品分類
Product Category詳細介紹
概述
IHF型泵為單級單吸式氟塑料合金化工離心泵，是按國際標準設計并結合非金屬泵的加工工藝設計生產的，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃-200℃等優點。
產品特點
IHF系列氟塑料襯里離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)；泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封；靜環選用99.9%(氧化鋁陶瓷或氮化硅)；動環采用四氟填充材料。其特點是耐腐耐磨密封性能優越可靠。
產品用途
本泵適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質,是目前世界上新耐腐蝕裝備之一。它的大優點是結構先進合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、使用壽命長。

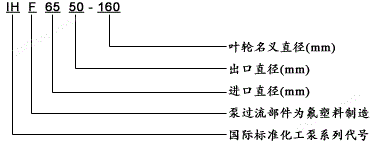

IHF型氟塑料離心泵型號意義
IHF型氟塑料離心泵技術參數
| 流量 | 6.3～400m3/h |
| 揚程 | 5～132m |
| 轉速 | 2900、1450r/min |
| 功率 | 0.55～110KW |
| 進口直徑 | 50～200mm |
| 高工作壓力 | 1.6Mpa |
IHF型氟塑料離心泵結構圖
IHF型氟塑料離心泵性能參數
型號 | 轉速 (r／min) | 流量 | 揚程 (m) | 效率 (％) | 功率(KW) | 必需汽 蝕余量 (m) | 葉輪直徑 (mm) | 重量 (kg) | ||
(m3／h) | (L／s) | 軸功率 | 電機功率 | |||||||
IHF32-25-125 |
2900
| 3.5 5 6.5 | 0.97 1.39 1.80 | 21 20 18 | 40 44 42 | 0.50 0.62 0.76 |
1.5
|
2.3
|
128
|
80
|
1450 | 1.75 2.5 3.25 | 0.49 0.69 0.90 | 5.25 5 4.5 | 37 40 38 | 0.068 0.085 0.105 | 0.75 | 2.3 | 128 | 75 | |
IHF32-25-125A |
2900 | 3.1 4.5 5.8 | 0.06 1.25 1.61 | 17.6 16 14.4 | 38 41 40 | 0.70 0.48 0.57 |
1.1
|
2.3
|
115
|
75
|
IHF32-25-160 |
2900
| 3.5 5 6.5 | 0.97 1.39 1.80 | 33 32 30 | 34 40 42 | 0.93 1.10 1.26 |
2.2
|
2.3
|
162
|
90
|
1450
| 1.75 2.5 3.25 | 0.49 0.69 0.90 | 8.25 8 7.5 | 30 38 40 | 0.13l 0.143 0.166 | 0.75 | 2.3 | 162 | 75 | |
IHF32-25-160A
|
2900
| 3.1 4.5 5.8 | 0.86 1.25 1.61 | 29 28 26 | 30 35 36 | 0.8l 0.97 1.14 |
1.5
|
2.3
|
152
|
80
|
IHF40-32-125 |
2900
| 4.4 6.5 8.3 | 1.22 1.80 2.31 | 21 20 18 | 40 45 43 | 0.63 0.79 0.95 |
2.2
|
2.5
|
128
|
90
|
1450 | 2.2 3.25 4.15 | 0.60 0.90 1.15 | 5.25 5 4.5 | 37 41 40 | 0.085 0.108 0.127 |
0.75
|
2.5
|
128
|
75
| |
IHF40-32-125A
|
2900
| 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 38 42 40 | 0.49 0.58 0.72 |
1.5
|
2.5
|
115
|
80
|
IHF40-32-160 |
2900
| 4.4 6.5 8.3 | 1.22 1.80 2.31 | 33 32 30 | 34 40 39 | 1.16 1.42 1.71 |
2.2
|
2.5
|
162
|
90
|
1450 | 2.2 2.5 3.25 | 0.60 0.90 1.15 | 8.25 8 7.5 | 33 36 37 | 0.14 0.15 0.18 | 0.75 | 2.5 | 162 | 75 | |
IHF40-32-160A
|
2900
| 3.9 5.6 7.4 | 1.08 1.56 2.06 | 29 28 26 | 32 38 37 | 0.96 1.23 1.41 |
1.5
|
2.5
|
152
|
80
|
IHF50-32-125
|
2900
| 8.8 12.5 16.3 | 1.08 1.56 2.06 | 21.5 20 17.5 | 45 54 53 | 1.15 1.26 1.47 |
2.2
|
3.0
|
128
|
90
|
1450
| 4.4 6.25 8.15 | 17 1.74 2.26 | 5.37 5 4.37 | 37 46 45 | 0.17 0.18 0.22 |
0.75
|
3.0
|
128
|
75
| |
IHF50-32-125A
|
2900
| 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 42 52 51 | 0.88 0.92 1.08 |
1.5
|
3.0
|
115
|
80
|
IHF50-32-160
| 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 41 48 47 | 1.93 2.27 2.84 |
4
|
3.0
|
160
|
120
|
1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 8.25 8 7.5 | 31 41 42 | 0.31 0.33 0.39 |
0.75
|
3.0
|
160
|
90
| |
IHF50-32-160A
|
2900
| 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 39 47 46 | 1.16 1.88 2.34 |
3
|
3.0
|
150
|
l00
|
IHF50-32-200 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 52 50 48 | 34 42 41 | 3.70 4.10 5.20 | 7.5 | 3.0 | 190 | 150 |
1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 13 12.5 12 | 25 33 36 | 0.62 0.65 0.74 | 1.5 | 3.0 | 190 | 100 | |
型號 | 轉速 (r／min) | 流量 | 揚程
(m) | 效率
(％) | 功率(KW) | 必需汽 蝕余量 (m) | 葉輪 直徑
| 重量
(kg) | ||
(m3／h) |
(1／s) |
軸功率 |
電機功率 | |||||||
IHF50-32-200A
|
2900
| 8.2 11.7 15.2 | 2.28 3.25 4.22 | 45 44 42 | 31 40 39 | 3.24 3.50 4.45 |
5.5
|
3.0
|
178
|
130
|
IHF50-32-250 |
2900
| 8.8 12.5 16.3 | 2.44 3.47 4.53 | 82 80 76 | 27 35 34 | 7.30 7.80 10 |
11
|
3.0
|
250
|
220
|
1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 20.5 20 19 | 20 27 30 | 1.22 1.26 1.40 | 2.2
| 3.0 | 250 | 100 | |
IHF50-32-250A
|
2900
| 8.2 11.7 15.2 | 2.28 3.25 4.22 | 7l 70 68 | 25 34 33 | 4.53 6.56 8.52 |
7.5
|
3.0
|
235
|
170
|
IHF65-50-l25 | 2900 | 17.5 25 3 | 4.86 6.94 9.0 | 21.5 20 17.5 | 56 64 63 | 1.83 2.13 2.42 | 3 | 3.5 | 128 | 100 |
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 5.37 5 4.37 | 45 57 58 | 0.28 0.30 0.33 | 0.75 | 3.5 | 128 | 80 | |
IHF65-50-125A | 2900 | 15.6 22.3 29 | 4.33 6.19 8.1 | 17 16 14 | 53 62 61 | 1.36 1.57 1.79 | 2.2 | 3.5 | 115 | 90 |
IHF65-50-160 | 2900 | 17.5 25 32 | 4.86 6.94 9.0 | 33 32 27.5 | 50 59 57 | 3.15 3.69 4.20 | 5.5 | 3.5 | 160 | 145 |
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 8.25 8 6.87 | 40 53 51 | 0.49 0.51 0.59 | 1.1 | 3.5 | 160 | 90 | |
IHF65-50-160A
|
2900
| 16.4 23.3 30.4 | 4.56 6.5 8.44 | 29 28 24 | 48 58 56 | 2.70 3.10 3.54 |
4
|
3.5
|
150
|
130
|
IHF65-40-200 |
2900 | 17.5 25 32 | 4.86 6.94 9.0 | 52 50 45.5 | 45 54 54 | 5.50 6.30 7.35 |
11
|
3.5
|
195
|
225
|
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 13 12.5 11.4 | 36 46 47 | 0.86 0.93 1.05 | 1.5
| 3.5 | 195 | 100 | |
IHF65-40-200A | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 46 44 40 | 43 53 52 | 4.30 5.00 5.20 | 7.5 | 3.5 | 183 | 170 |
IHF65-40-250
|
2900
| 17.5 95 32 | 4.86 6.94 9.0 | 82 80 76 | 39 50 52 | 10.10 10.90 12.74 |
18.5
|
3.5
|
250
|
240
|
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 20.5 20 19 | 32 42 44 | 1.52 1.62 1.88 | 3 | 3.5 | 250 | 130 | |
IHF65-40-250A
|
2900
| 16.4 23.3 30.4 | 4.56 6.5 8.44 | 71 70 68 | 36 48 50r- | 8.80 9.30 11.25 |
15
|
3.5
|
235
|
230
|
IHF80-65-125 |
2900
| 35 50 65 | 9.72 13.9 18.1 | 21.5 20 17 | 64 69 67 | 3.20 3.95 4.50 |
5.5
|
4.0
|
134
|
150
|
1450 | 17.5 25 32.5 | 4.86 6.9 9.0 | 5.37 5 4.25 | 54 64 62 | 0.47 0.53 0.6l | 1.1 | 4.0 | 134 | 90 | |
IHF80-65-125A
|
2900
| 31 45 58 | 8.6 12.5 16.1 | 17 16 14 | 62 68 67 | 2.30 2.88 3.30 |
4
|
4.0
|
120
|
130
|
IHF80-65-160
|
2900
| 35 50 65 | 9.72 13.9 18.1 | 33 32 27.5 | 60 68 67 | 5.24 6.41 7.27 |
11
|
4.0
|
165
|
220
|

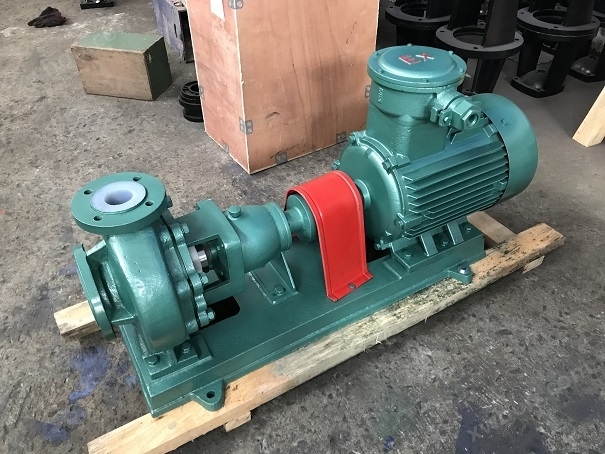

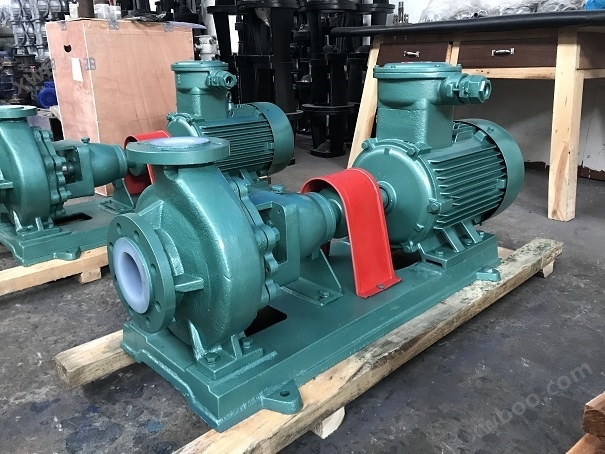

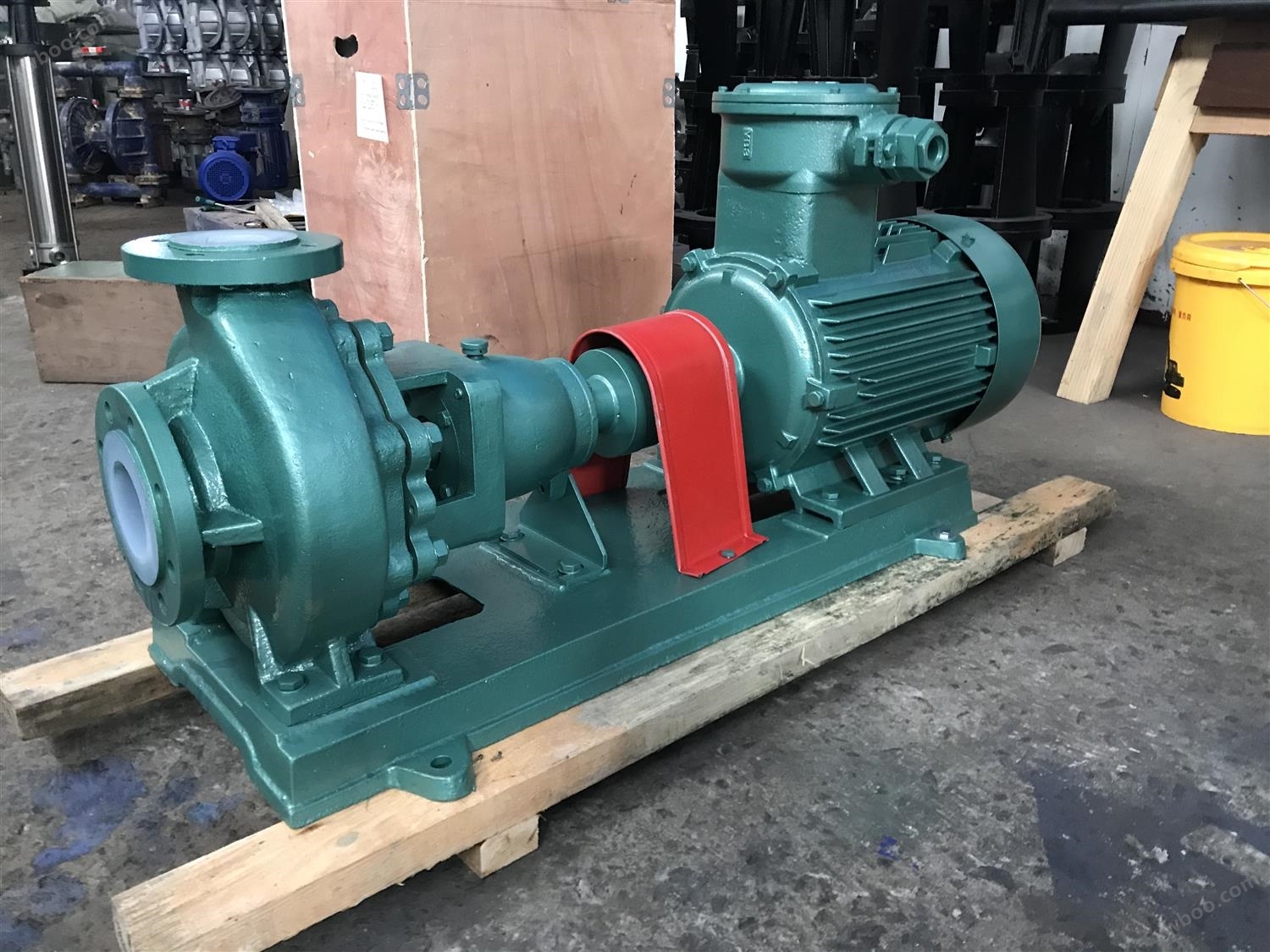

產品實拍圖
